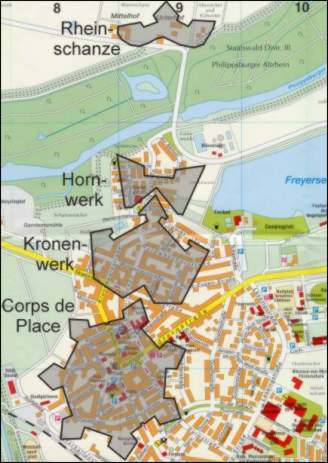

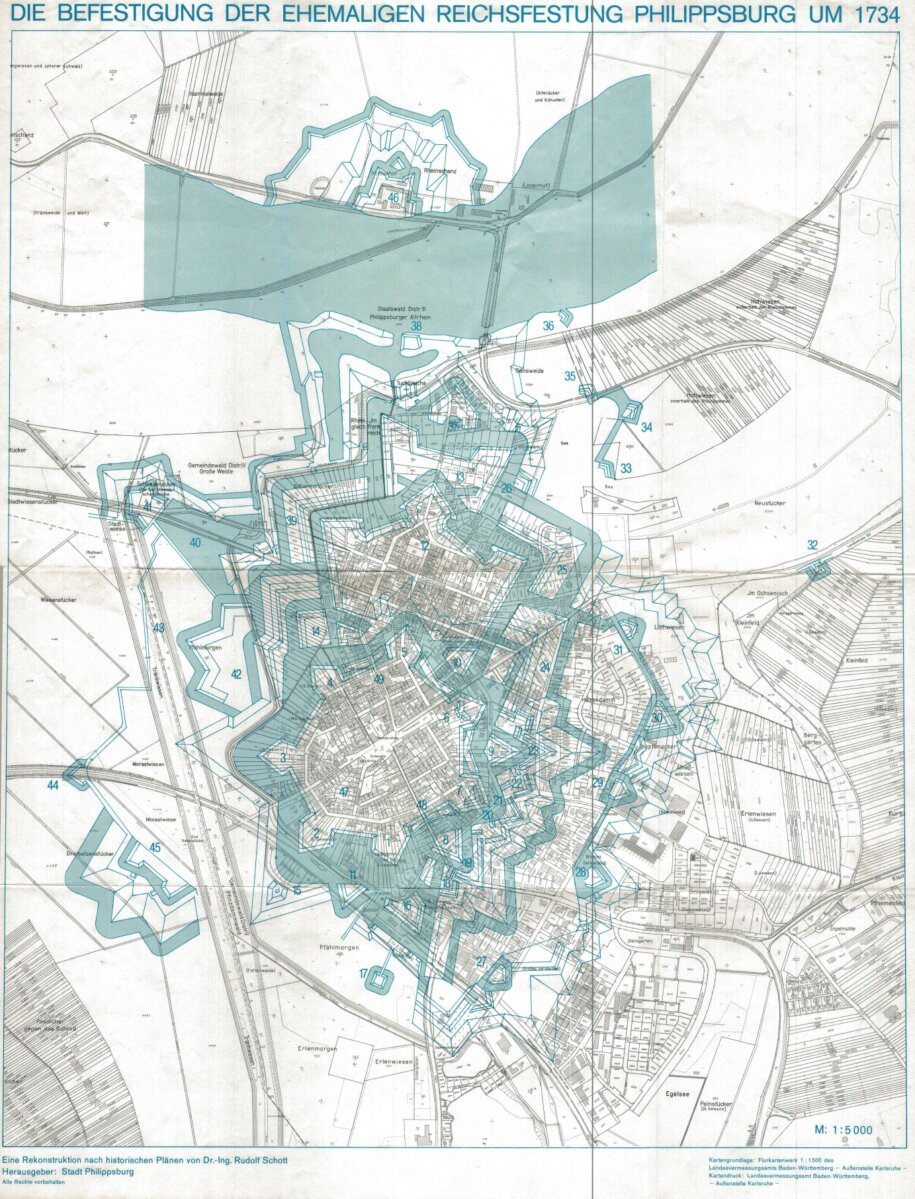

Auf diesem Bild wurden die aus dem Festungsmodell übertragenen Umrisse der wichtigsten Anlagen in einen Plan des heutigen Philippsburg hineinkopiert. Man sieht deutlich, dass der Wiederaufbau nach der Zerstörung von 1799/1800 und die ersten Erweiterungen des Siedlungsgebiets auf denjenigen Flächen stattfand, auf denen zuvor die Festung stand.

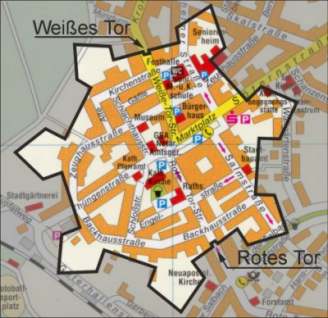

Dieses Bild zeigt den Teil der Stadt, der laut Modell innerhalb des Festungskerns lag. Fixpunkte für diese Montage sind Weiße-Tor- Straße und Rote-Tor-Straße, die eindeutig heute noch so wie damals verlaufen.
